Papan Terintegrasi Komposit Eksterior

Apa itu Papan Terintegrasi Komposit Eksterior

Papan terintegrasi komposit eksterior adalah panel dinding eksterior struktural multi-lapis. Dibandingkan dengan papan dekoratif insulasi termal biasa, papan ini memiliki lapisan penguat tambahan dan lapisan kedap air.

Biasanya terdiri dari empat lapisan: lapisan luar adalah panel dekoratif (memberikan efek fasad dan perlindungan tahan cuaca); lapisan kedua adalah lapisan penguat (papan resin anorganik atau papan yang diperkuat fiberglass, bertanggung jawab atas ketahanan benturan dan dispersi tegangan termal); lapisan ketiga adalah lapisan insulasi (EPS/XPS/rock wool, bertanggung jawab atas insulasi hemat energi); lapisan bawah adalah lapisan pendukung (penyeimbang stres, tahan lembab).

Struktur multi-lapisan memberikan stabilitas dimensi yang lebih baik di bawah perubahan suhu.

Alokasi Fungsi Struktur Komposit Multi-Lapisan

Struktur multi-lapisan papan terintegrasi komposit eksterior sesuai dengan fungsi yang berbeda:

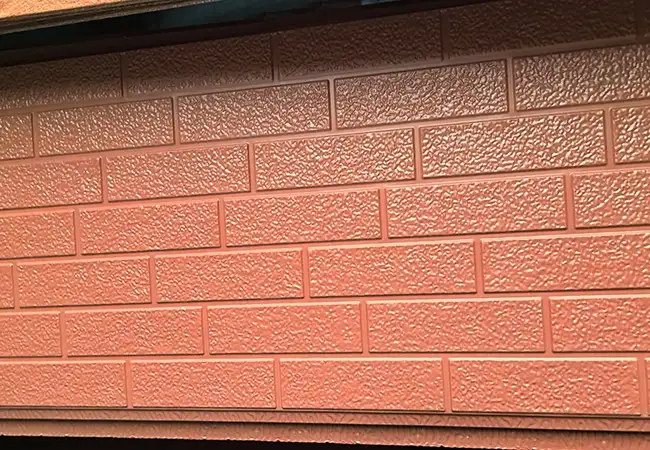

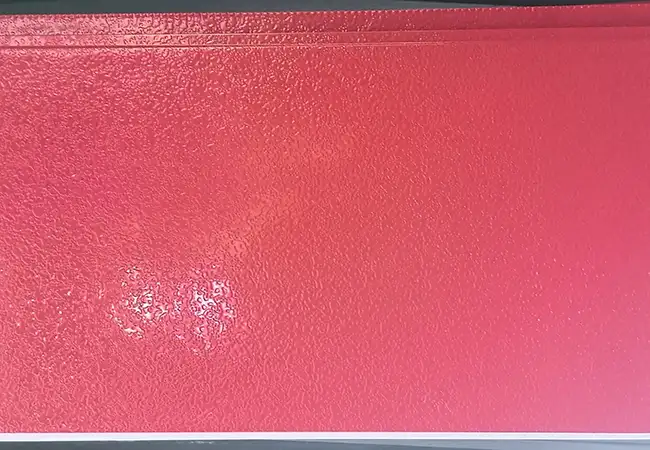

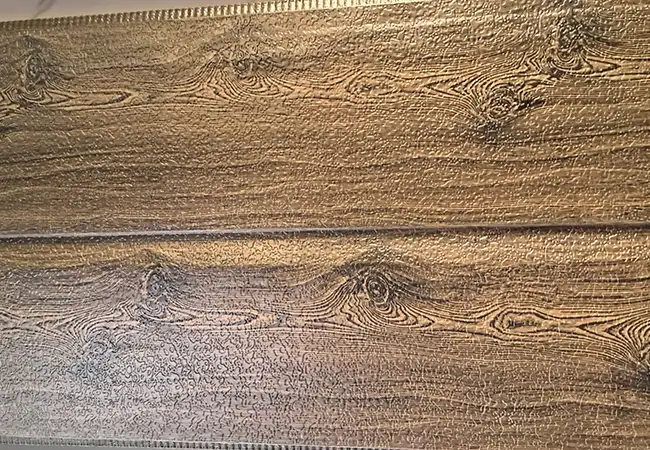

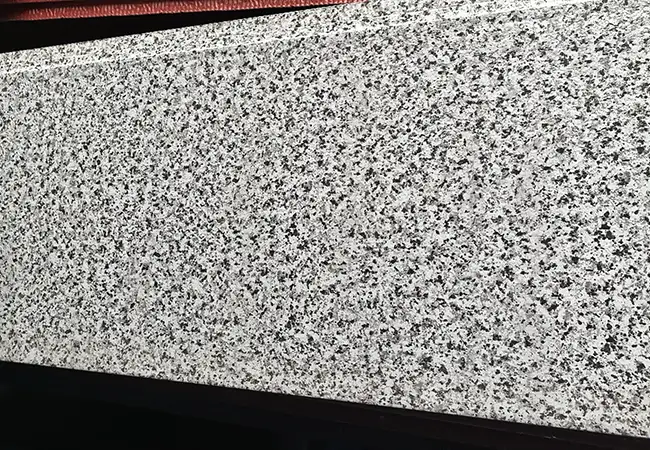

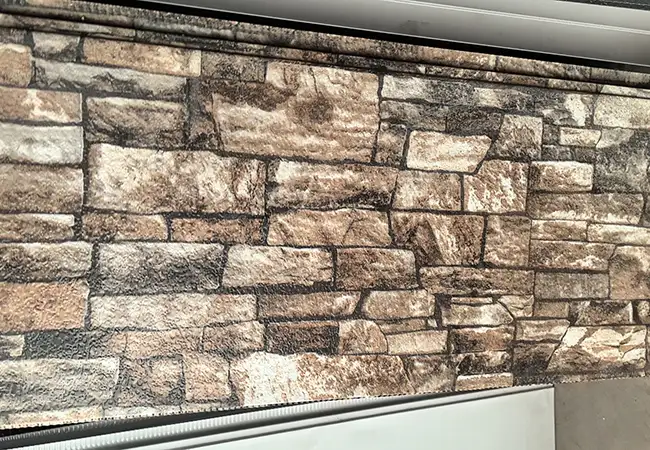

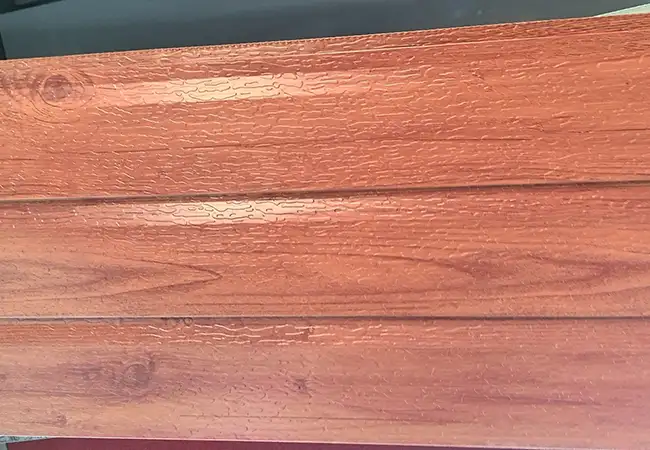

Lapisan Dekoratif(Lapisan luar 0,5 – 1,5 mm): Bertanggung jawab atas penampilan bangunan. Fungsi tahan cuaca, anti-ultraviolet, dan pembersihan mandiri diwujudkan melalui lapisan fluorokarbon atau poliuretan, yang memerlukan uji penuaan yang dipercepat selama 3000 jam.

Lapisan Penguatan(Lapisan tengah 2 – 5 mm): Terbuat dari papan resin anorganik atau papan yang diperkuat serat, meningkatkan kekuatan benturan dan kekakuan lentur secara keseluruhan.

Lapisan Isolasi(Lapisan dalam 20 – 100mm): EPS, XPS atau wol batu dipilih, konsumsi energi bangunan dikontrol melalui konduktivitas termal, tingkat api harus memenuhi standar GB 8624.

Lapisan Pendukung(Pelat bawah 0,3 – 0,5 mm): Menyeimbangkan tegangan panel, mencegah lengkungan dan deformasi setelah pemasangan, dan memberikan isolasi tahan lembab.

Setiap lapisan diperparah dengan perekat poliuretan di bawah suhu tinggi dan tekanan tinggi. Kekuatan kulit antar lapisan seharusnya≥ 0,1MPa, memastikan tidak ada delaminasi dalam penggunaan luar ruangan jangka panjang.

Perbedaan Parameter Teknis

Kekuatan Kulit Antar Lapisan:≥ 0,08MPa (GB/T 2790-1995)

Adhesi Lapisan Permukaan:Tes lintas sektor Kelas 1 (GB/T 9286-1998)

Kekuatan Dampak:≥ 10kJ/m² (Tidak ada retakan pada permukaan papan setelah benturan karung pasir 10kg)

Ketahanan Termal:0,5 – 2,5 (m²·K)/W (tergantung pada ketebalan inti)

Stabilitas Dimensi:Tingkat perubahan panjang ≤ 0,3% pada kondisi 80°C / 24 jam

Tipe Bangunan yang Cocok

Dinding Eksterior Perumahan Bertingkat Tinggi(Bangunan di atas 50m memerlukan desain tahan tekanan angin khusus)

Dekorasi & Isolasi Dinding Eksterior Podium Kompleks Komersial

Renovasi Hemat Energi Dinding Eksterior Gedung Perkantoran Kawasan Industri

Sistem Dinding Eksterior Tempat Budaya(Kemampuan beradaptasi yang baik untuk dinding bentang besar)

Renovasi Insulasi Dinding Eksterior Apartemen Hotel

Proses Produksi Khusus

Konfirmasi Desain— Pelanggan menyediakan gambar atau rendering fasad bangunan. Tim teknis Jason menguraikan diagram tata letak panel berdasarkan gambar. Diagram tata letak menandai posisi, ukuran, warna, dan persyaratan pembukaan khusus setiap panel. Hasil produksi setelah konfirmasi pelanggan.

Waktu Produksi:Spesifikasi standar7 – 10 hari kerja; panel berbentuk khusus (ukuran non-standar, panel melengkung) memerlukan15 – 20 hari kerja.

Dukungan Sampel & Pengujian

Pelanggan dapat memperoleh materi berikut secara gratis:

- Contoh tampilan papan(300mm × 300mm, termasuk tampilan struktur penampang lengkap)

- Katalog produk(termasuk foto kasus proyek yang telah selesai)

- Daftar kinerja proyek(ditandai dengan nama proyek, jumlah penggunaan, tahun penyelesaian)

Pelanggan yang tertarik dengan kunjungan lokasi dapat mengatur kunjungan ke lokasi proyek yang telah selesai atau sedang berjalan (diperlukan reservasi terlebih dahulu; biaya transportasi ditanggung oleh pelanggan).

Kasus Aplikasi

Sebuah proyek perumahan bertingkat tinggi di Wuhan (33 lantai) memerlukan insulasi dinding eksterior dan konstruksi dekorasi yang terintegrasi dengan anggaran yang ketat.

Desain aslinya menetapkan sistem insulasi plesteran tipis, namun pengembang khawatir akan masalah retak dan pemeliharaan di kemudian hari, yang akhirnya beralih ke papan terintegrasi komposit eksterior. Menggunakan bahan inti XPS setebal 50mm + lapisan papan resin anorganik 2mm, pemasangan gantung kering.

Konstruksi memakan waktu90 hari— 10 hari lebih lama dari rencana plesteran tipis awal, namun secara signifikan mengurangi risiko pemeliharaan di kemudian hari.

Perbandingan Panel Dekoratif yang Berbeda

Pertanyaan Umum

Q1: Apa perbedaan antara papan terintegrasi komposit eksterior dan papan dekoratif isolasi termal?

A1: Papan terintegrasi komposit eksterior menambahkan lapisan penguat dan kedap air pada insulasi dasar dan struktur dekoratif. Ini memiliki ketahanan benturan yang lebih baik, stabilitas dimensi, dan kinerja tahan air, sehingga cocok untuk proyek bertingkat tinggi dan skala besar.

Q2: Berapa lama masa pakai papan terintegrasi komposit eksterior?

A2: Kehidupan layanan desain adalah20 – 25 tahundengan pemasangan yang benar dan kondisi penggunaan normal.

Q3: Dapatkah papan terintegrasi komposit eksterior digunakan di gedung bertingkat di atas 100m?

A3: Ya. Bangunan di atas 50m memerlukan desain tahan tekanan angin khusus. Tim teknis kami dapat melakukan perhitungan beban angin dan memberikan solusi perbaikan yang tepat.
