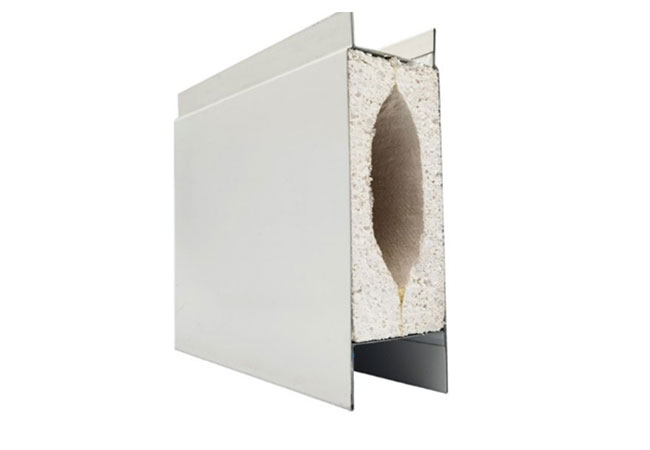

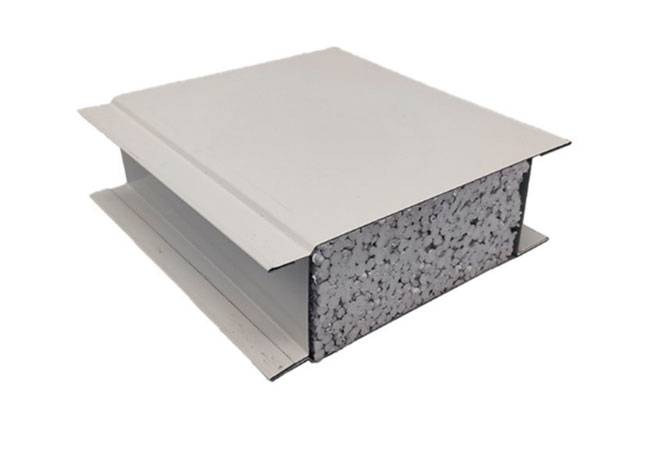

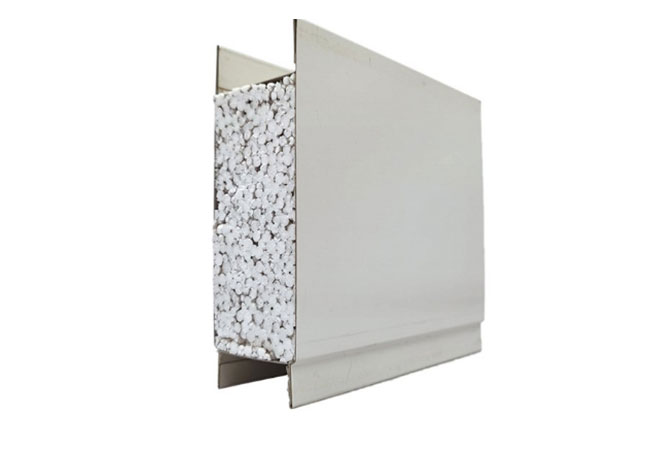

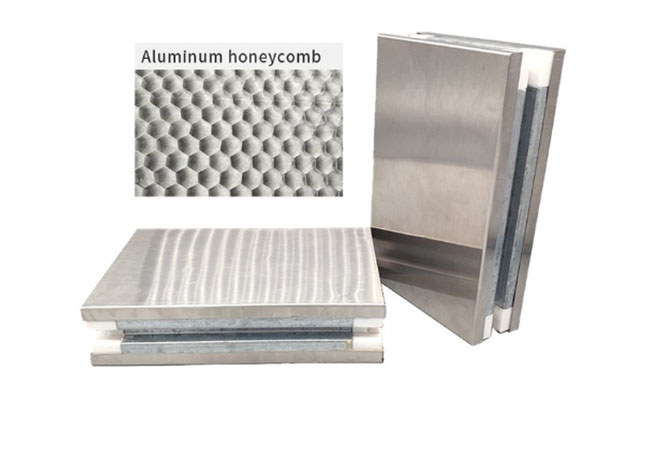

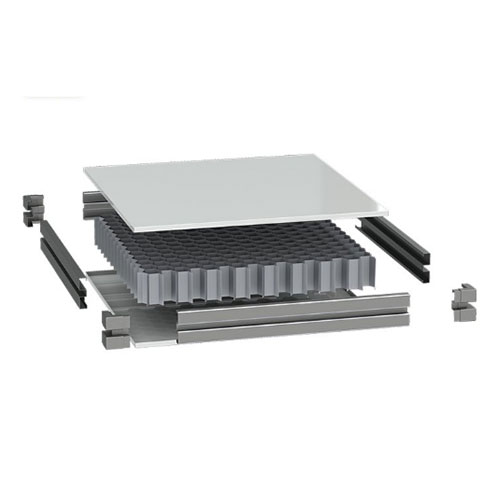

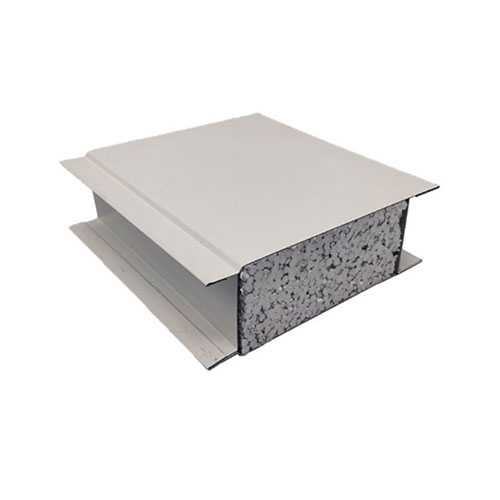

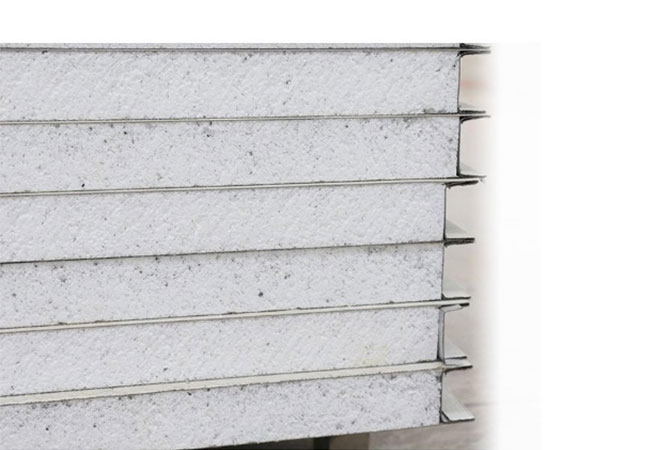

Panel Partisi Aseptik

Sebagai produsen bahan bangunan, Jason Building Materials menawarkan panel partisi aseptik yang dirancang untuk mencegah kontaminasi silang. Panel-panel ini memiliki ketebalan yang seragam, struktur yang kuat, dan permukaan yang tahan air dan mudah dibersihkan sehingga menjaga sterilitas jangka panjang; selain itu, mereka memiliki desain yang ringan sehingga memudahkan pemasangan, pembongkaran, dan konfigurasi ulang yang fleksibel.

Apa itu Panel Partisi Aseptik

Panel partisi aseptik adalah panel pemurnian dengan zonasi bersih sebagai fokus desain inti, mengatasi masalah sirkulasi udara lintas zona dan penyebaran kontaminasi. Perbedaan utama dari panel partisi biasa terletak pada struktur penyegelan bertingkat empat, membentuk penghalang penyegelan ganda di antara setiap panel yang dipasang.

Selain itu, segel khusus dikonfigurasikan pada sambungan antara panel partisi dan langit-langit serta lantai, memastikan kedap udara untuk setiap ruang independen dan mencegah aliran udara antar area dengan tingkat kebersihan berbeda.

Poin Penting Desain Partisi Zonasi Aseptik

Tiga titik utama yang menjadi fokus dalam desain partisi dengan panel partisi aseptik:

Zonasi Gradien Tekanan Udara— Perbedaan tekanan positif sebesar5 – 15Paharus dijaga antara area dengan tingkat kebersihan yang berbeda. Kedap udara keseluruhan panel partisi secara langsung mempengaruhi stabilitas perbedaan tekanan.

Isolasi Perpindahan Bahan— Ruang penyangga atau jendela tembus direkomendasikan untuk lorong material bengkel. Bukaan pada panel partisi harus ditutup rapat untuk menghindari pertukaran aliran udara lintas zona.

Kontrol Akses Personil— Pancuran udara atau ruang ganti dipasang di antara zona yang berbeda. Panel partisi di sekitar bukaan pintu perlu diperkuat, dengan kusen pintu logam dipasang untuk meningkatkan kekuatan struktural.

Disarankan untuk menggambar diagram organisasi aliran udara selama tahap desain zonasi, memperjelas arah perbedaan tekanan dan persyaratan laju perubahan udara untuk setiap area, kemudian melanjutkan dengan tata letak dan pemilihan panel partisi. Tim Jiesen dapat memberikan dukungan desain gambar detail.

Spesifikasi Teknis Poin-poin Utama

Ketebalan Panel:50mm (standar) / 75mm / 100mm

Kepadatan Bahan Inti:Wol batu ≥ 120kg/m³ / PU sekitar 40 – 45kg/m³

Metode Penyegelan:Lidah-dan-alur + Strip penyegel EPDM / Lunas paduan aluminium + segel berongga

Uji Kedap Udara:Tingkat kebocoran udara ≤2%perbedaan tekanan di bawah 50Pa

Kinerja Isolasi Suara:RW ≥ 30dB (tebal PU 50mm) / RW ≥ 35dB (wol batu setebal 75mm)

Resistensi Dampak:Karung pasir seberat 10kg dijatuhkan dari ketinggian 1m, tidak ada kerusakan tembus pada panel

Industri & Skenario Aplikasi

Lokakarya Pengisian Perusahaan Farmasi— Isolasi fisik antara varietas obat yang berbeda untuk mencegah kontaminasi silang

Lokakarya Produksi Bahan Tambahan Makanan— Pemisahan antara daerah produksi asam dan basa

Workshop Pengisian Kantong PE— Isolasi bersih antara area pengisian dan area penyimpanan bahan kemasan luar

Lokakarya Emulsifikasi Kosmetik— Kontrol zonasi antara area tangki emulsifikasi dan area istirahat

Laboratorium Pengujian Pihak Ketiga— Partisi keras antara ruang mikrobiologi dan ruang fisik & kimia

Perbandingan dengan Partisi Kaca

Partisi kaca menawarkan transmisi cahaya yang baik tetapi tidak dapat mencapai penyegelan yang lengkap (sealant diperlukan pada celah antara kaca dan lunas, dengan risiko penuaan dan kelonggaran sealant dalam jangka panjang). Mereka juga lebih berat (kira-kira kaca tempered 10mm25kg/m²).

Meskipun panel partisi aseptik tidak tembus cahaya, jendela observasi dapat dipasang secara wajar di dinding (jendela observasi kaca tertutup dua lapis, ukuran300mm × 400mm, dengan ketebalan yang sama dengan dinding), memenuhi persyaratan visual dengan tetap menjaga integritas penyegelan.

Biaya panel partisi adalah sekitar40% – 50%partisi kaca, dengan kinerja insulasi termal dan insulasi suara yang lebih baik dibandingkan kaca.

Instruksi Kustomisasi

Panel partisi dapat disesuaikan sesuai dengan parameter berikut:

Bukaan Panel— Posisi cadangan untuk jendela observasi, jendela tembus, bukaan ventilasi, dipotong terlebih dahulu di pabrik, dipasang langsung di lokasi.

Panel Berbentuk Khusus— Untuk sudut bukan sudut siku-siku atau bengkel poligonal, berikan gambar CAD, produksi yang disesuaikan berdasarkan sudut sebenarnya.

Panel Pelapis Kolom— Untuk membungkus kolom pabrik struktur baja, produksi khusus berbentuk U atau L, pembentukan pabrik satu kali mengurangi penyambungan di tempat.

Kasus Aplikasi

Lokakarya persiapan padat di sebuah perusahaan farmasi di Provinsi Jiangsu memerlukan isolasi fisik menyeluruh antara dua lini produksi yang berdekatan — Lini Produksi A yang memproduksi obat sefalosporin dan Lini Produksi B yang memproduksi sediaan oral biasa.

Tidak boleh terjadi aliran udara atau kontaminasi silang antara kedua area tersebut.Panel partisi aseptik wol batu setebal 75mmdipilih, dengan partisi memanjang dari langit-langit hingga pelat lantai struktural tanpa celah. Semua bukaan pipa tembus dinding ditutup rapat.

Hasil uji perbedaan tekanan pasca penyelesaian:12Paperbedaan tekanan positif dipertahankan antara zona yang berdekatan, tanpa terdeteksi adanya difusi partikel melintasi zona.

Referensi Konfigurasi Partisi Tingkat Zonasi yang Berbeda

Pertanyaan Umum

Q1: Apa perbedaan antara panel partisi aseptik dan panel partisi biasa?

A1: Perbedaan utamanya terletak pada struktur penyegelan bertingkat empat, membentuk penghalang penyegelan ganda di antara setiap panel yang dipasang. Panel partisi biasa biasanya menggunakan sambungan pangkuan sederhana tanpa perawatan penyegelan, yang tidak dapat memastikan kedap udara antar zona kebersihan yang berbeda.

Q2: Bagaimana cara memastikan stabilitas perbedaan tekanan antara zona kebersihan yang berbeda?

A2: Selain menggunakan panel partisi tertutup, stabilitas perbedaan tekanan memerlukan penyegelan ruangan secara keseluruhan — termasuk langit-langit, lantai, bukaan pipa, dan celah pintu. Disarankan untuk melakukan uji kedap udara komprehensif setelah pemasangan untuk memverifikasi kinerja penyegelan sistem.
